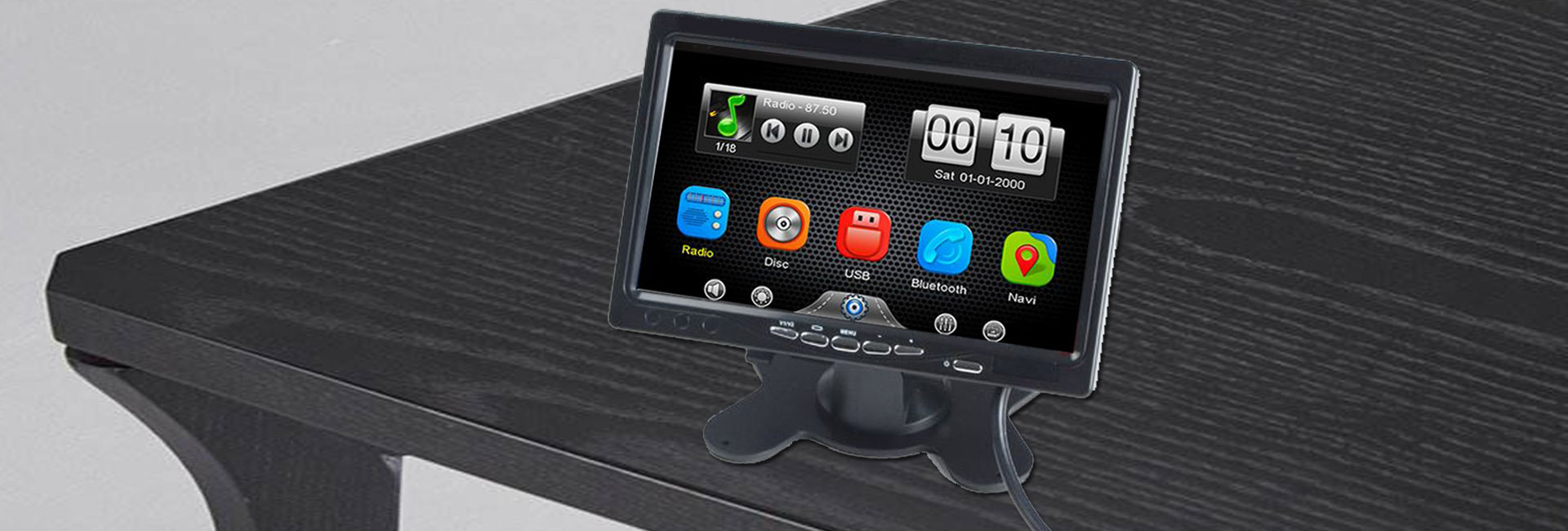

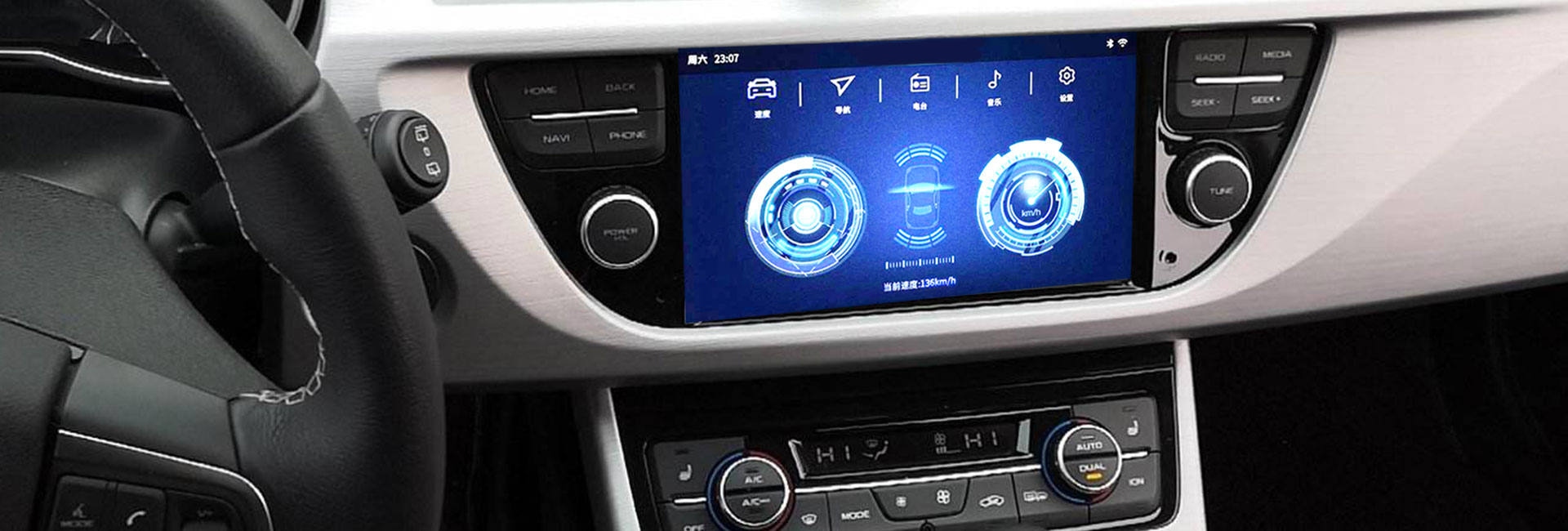

车载多媒体中控解决方案

      娱乐、联系、安全的驾乘体验，正在成为新车购买的主要考虑因素之一，其中，信息娱乐系统是驾驶舱电子产品市场，越来越多地配备连接模块和包括语音、导航在内的一系列功能，车载多媒体中控改善驾驶员和乘客的体验。

       车载多媒体系统主要是指车载播放器，涵盖了娱乐系统、空调开关等等各项车载控制，也被称为中控多媒体系统，中控多媒体系统的体验也属于车内驾驶体验的不可缺少的一部分，好用与否直接影响我们车主的心情。





       汽车影音应用的车载多媒体解决方案，视频输入可能不总是以1：1的比率对应到显示面板上，而具备“尺寸调整”的功能，即是在图像数据被写入内嵌的SRAM之前可以被裁剪及缩放。对于各种分辨率支持多种视频解码格式，都可以通过这种内建的缩放引擎进行调整，以适合在各种不同分辨率的LCD面板上显示，当配置好DDR内建的存储器中的帧缓冲器，DVD图像就会显示在LCD屏上，颜色深度可以支持到1,2,4,5,16和32位。

       内建的2D图像处理引擎提供了灵活的屏幕显示效果，包括：屏幕显示、半透明、多语言字体加速、动态JPEG动画、图像缩放、虚拟显示、肖像显示模式、覆盖功能、硬件光标功能、线绘制、光栅操作位块传输、颜色填充和扩展。内部的JPEG引擎可以提供高度定制的用户接口，例如：体验者可以捕捉喜爱感兴趣的DVD图像作为屏保，或以个人的相片作为墙纸。要达到这个功能，用户需要预先把JPEG图像存储到SD/MMC卡上,而B100图像处理器可以从SD/MMC上取得预先存储的图像，然后解码并显示到LCD上。

       视频图像还可以最大15帧/秒的帧率传送到图像处理器的视频输入口。支持高清分辨率的CMOS图像捕获。上至QVGA(320x240)16bpp色彩深度的图像也可以采用剪切和抽取引擎实现预览。除此以外,该芯片还可实现色彩转换,即从固定的YUV格式到RGB格式的色彩变化，具备8bit混色的32bit色深。可以针对亮度和对比度的要求来调整Y、U、V分量。

       在进行JPEG编码和解码的时候可以完全脱离MCU(微控制器单元)的运算来进行，JPEG解码器从MCU或MMC/SD卡接收JPEG图像并解码显示时，解码图像的大小受到显示尺寸或者内嵌存储器的大小的限制。抽取和剪切是减小图像大小和降低对存储器要求的两种算法。总线宽度和功耗也可相应节省。

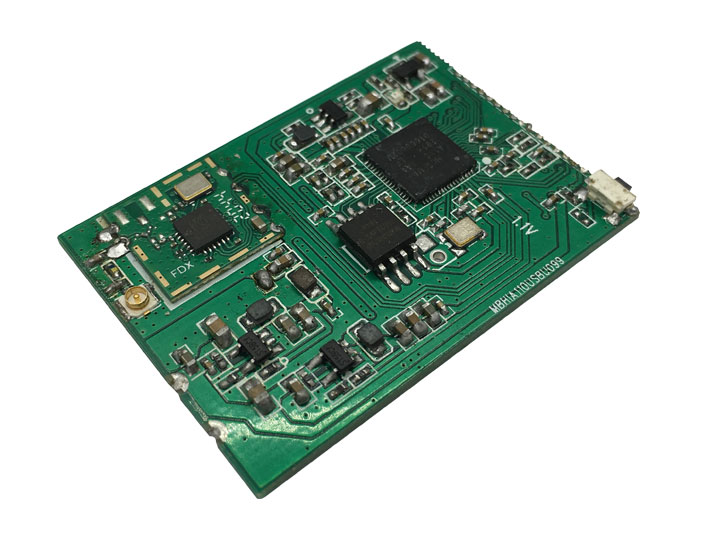

B100主控芯片处理器

      海奇B100 包含一个 32 位 RISC CPU 和丰富的外设。 通用型外围设备包括 USB EHCI 主机/设备、电视编码器、音频 DAC、SD/MMC、SPI NAND 和SPI NOR、SIP DDR2 等。 该芯片内置多格式视频解码器、二维图形加速器、高质量显示引擎和灵活的音频 DMA 引擎。 整个芯片提供高系统性能，可以满足各种视频和音频应用。

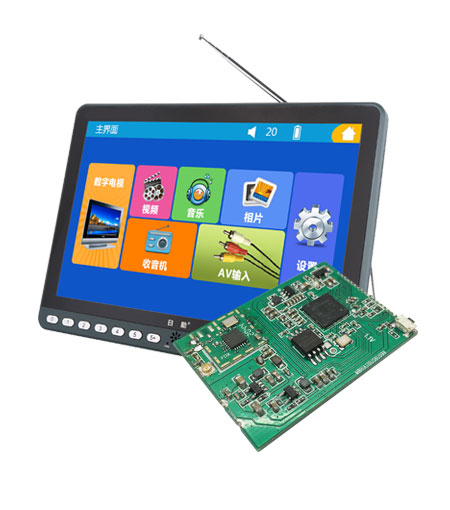

车载多媒体中控屏方案开发参数



产品参数
操作系统	ECOS OR LINUX
语言支持	支持多国语言（简体中文/繁体中文 /韩语/日语/泰语/俄语/英语/法语/ 西班牙/德语/葡萄牙语/等）
处理器类型	HICHIP B200 32bit RISC CPU 主频800MHZ
RAM	内置DDR2 64MB*16Mbit
ROM	32MBit MAX128Mbit
显示屏	3.97" LCD  4.3'' LCD等其他尺寸
显示屏分辨率	320/480/720P
外置 I/O 端口	USB 2.0*1 EHCI Host/Device, one can support OTG
	HDMI IN
	CVBS IN
	Mirc SD
	3.5mm立体声耳机*1
	DVBS2/T2 DTMB
	红外接收器IR
扬声器	4Ω3W喇叭1路
风扇	5风扇1路
电源适配器	DC12V/2A   同时支持5V 充电宝供电
按键	按键接口1路,七个键功能： 上下左右选择键OK键，返回键， 系统菜单键
指示灯	待机红灯，开机绿灯
功能 特性
软件升级	本地USB升级，网络升级（可选）
视频技术	支持MPEG1/2,MPEG4,MOV, 3GP,3G2,AVI，HEVC，Xvid， AVS,AVS+，DIVX,FLV,M2TS, MKV,MPG,RMVB,TP,TRP,TS, WMV,VOB,DAT,H.264.
音频格式	MP1,MP2,MP3,MP4,WMA, AAC,M4A,RAM,FLAC,WAV, RM,WMV,DTS,ASF,PCM
图片格式	JPG, JPEG, BMP, PNG
手机无线同屏 投屏	支持无线同屏 投屏 miracast airplay dlna
手机有线同屏	支持苹果有线同屏， 支持安卓有线同屏



该单芯片解决方案在这个应用系统中扮演了减少成本及简化系统的重要角色。电子产品及模组方案的设计、开发，还有更多精彩方案分析，欢迎咨询。

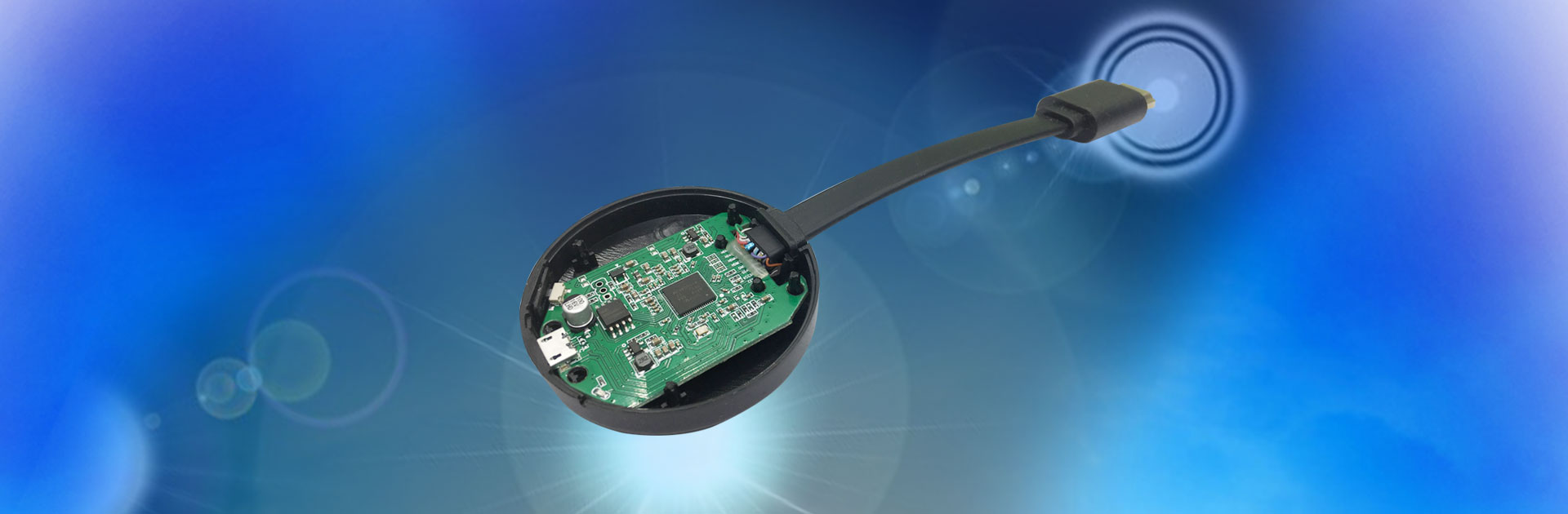

无线投屏同屏解决方案》》》点击

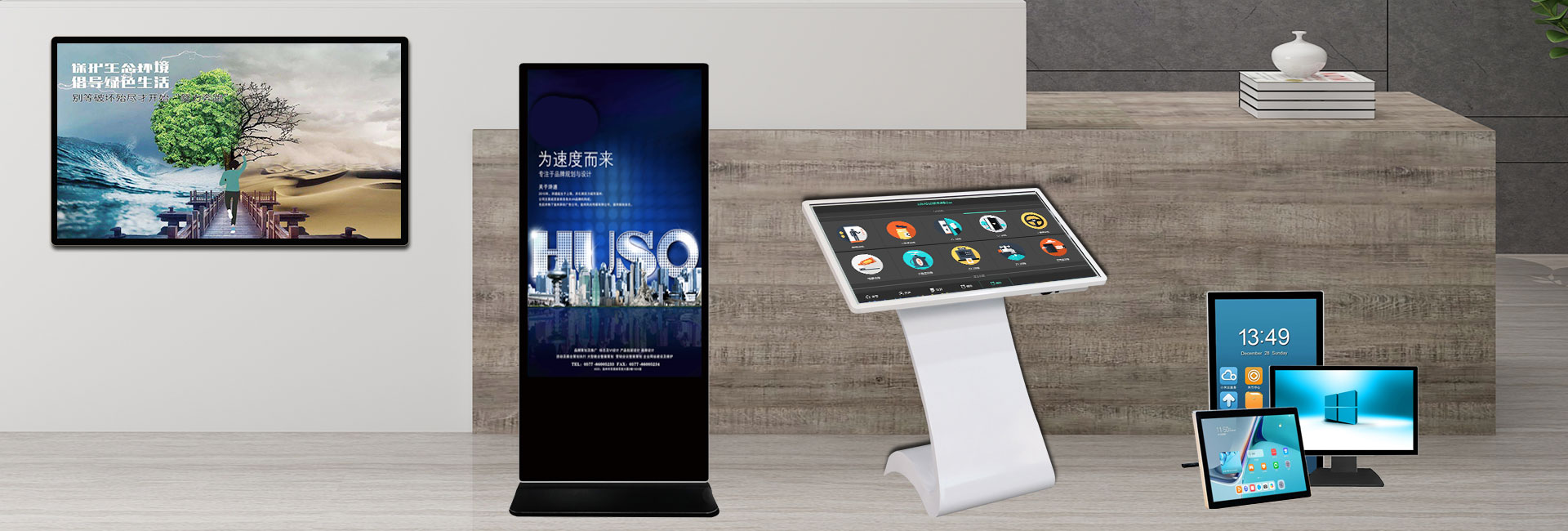

广告机智慧商显解决方案》》》点击
