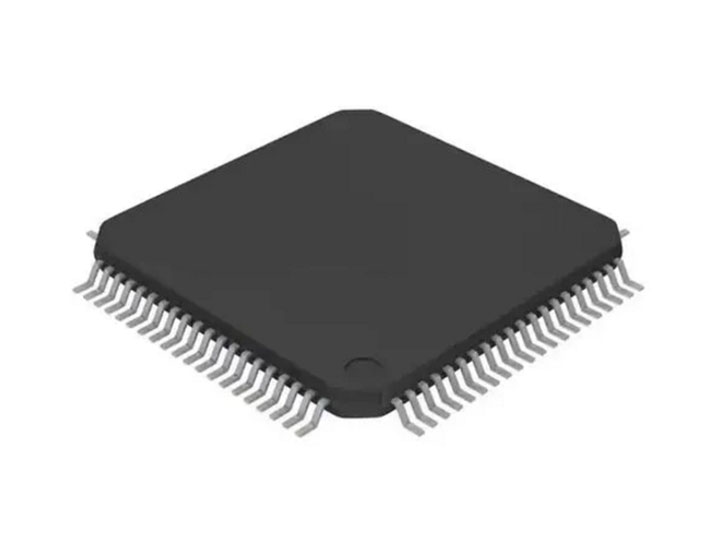

海奇B200 CPU主板方案开发主控音视频解码处理器

智能投影投影仪PCB板方案开发投影灯解决方案手机WiFi同屏投影仪解决方案家用小型mini迷你微型投影仪解决方案开发PCBA儿童早教投影仪解决方案开发PCBA主板智能星空投影灯主板PCBA定制方案投屏同屏无线投屏同屏解决方案智能眼镜无线投屏SDK解决方案商有线同屏投屏高清转换器方案开发智慧商显广告机智慧商显解决方案数码相框控制板解决方案PCBA开发设计掌上游戏机解决方案触摸开关解决方案车载多媒体中控解决方案电子视频贺卡解决方案高清视频看戏唱戏机方案开发PCBA儿童经典听读机老年人读经机解决方案主控芯片海奇B201芯片视频解码方案开发海奇B200 CPU主板方案开发主控音视频解码处理器海奇B100视频和音频应用单芯片解决方案海奇A210C单芯片解决方案pcb参考设计海奇A210无线投屏同屏解决方案开发海奇A201高清视频多格式解码器方案开发海奇A110有线投屏同屏方案开发海奇A200高清多媒体应用程序单芯片解决方案
首 页解决方案海奇B200 CPU主板方案开发主控音视频解码处理器

海奇B200 CPU主板方案开发主控音视频解码处理器

MIPS CPU为800M主频,32位RISC
支持DDR2 800M全速
高清解决方案的多格式视频解码器
显示最大可支持1080P显示屏
支持1080P视频确码
JPEG硬件解码,最大64兆像素
支持高效的2D处理
S / PDIF输出支持
支持WIFI数据传输
可支持WIFI同屏
USB2.0*2,UART*2,I2C*3
RTOS系统
UI独立设计可定制
提供芯片和方案开发

在线咨询

B200 CPU主板方案开发可替代全志F1c200/F1c600/F1c800

      海奇B200是用于高清多媒体应用的经济高效的单芯片解决方案。它嵌入了一个32位RISC CPU、一个加密引擎、一个多格式全高清视频解码器、一个2D图形加速器、一个高质量显示引擎、一个灵活的音频DMA引擎、音频DAC和I2S/PCM接口。它还支持数字视频输入、RGB视频输出和一个8bitSARADC等。B200支持外部DDR2/DDR3,并带有丰富的通用外设,如USBOTG、SD/MMC、SPI、UART、I2C、IR等等。B200在强大的性能、低功耗和灵活的可扩展性方面优于竞争对手。B200 CPU主板方案开发可替代全志F1c200/F1c600/F1c800



B200单芯片特征

1、主要规格
-32位RISC CPU
-16 位 DDR2 或 DDR3
-具有高清解决方案的多格式视频解码器,最大 1920x1080p@60
-具有视频旋转功能的高级显示引擎
-音频DAC和I2S/PCM接口
-8bit 数据视频输入
-2口USB EHCI Host/device,1个可支持OTG
-SD/MMC
-8bit-SARADC

2、高性能 CPU
-32位单核RISC CPU
-最高频率800Mhz,应用流畅
-独立16KB I-cache,16KB D-cache

3、内存子系统
本节由内部存储器和外部存储器组成
-启动 ROM
-SDRAM
-SPI Nor/NAND Flash接口
-SD/MMC接口
3.1 启动 ROM
-嵌入式引导ROM
-片上 ROM 引导加载程序
-支持系统从 SPI Nor/Nand Flash 启动
-支持UART/USB系统代码升级
3.2 内存
-外部 16bit DDR2/DDR3 SDRAM 操作
-兼容JEDEC标准DDR3/DDR2 SDRAM
-DDR2 数据速率高达 1066Mbps,DDR3 数据速率高达 1333Mbps
-最大 256MB 容量
-完成各厂商的 PHY 初始化、训练和控制
3.3 SPI Nor/Nand Flash 接口
-支持1-bit、2bit、SPI flash
-最高频率 50MHZ
-最大容量 32MB
-支持DMA和FIFO模式
-支持SPI MODE0、MODE3。
-支持读取BYTE或DWORD格式的FLASH数据时进行CRC计算



4、video Decoder
H.264 BP/MP/HP@level 5.0, 1080p@60 fps
H264 MVC, 1080p@60 fps
MPEG1, 1080p@60 fps
MPEG2 SP@ML, MP@HL, and 1080p@60 fps
MPEG4 SP@level 0−3, ASP@level 0−5, GMC, 1080p@60 fps
MPEG4 short header format (H.263 baseline), 1080p@60 fps
DivX 3/4/5/6, 1080p@60 fps
AVS baseline@level 6.0, AVS+(AVS-P16), and 1080p@60 fps
VC-1 SP@ML, MP@HL, and AP@level 0−3, 1080p@60 fps

5、图像解码
JPEG硬件解码,最大64兆像素
支持的格式为YUV400/yuv420/yuv411/yuv422/yuv422T和yuv444
MJPEG基线解码
灰度图像,真彩色图像,索引彩色图像,
具有Alpha通道数据和真彩色的灰度图像
带有Alpha通道数据的图像

6、2D图形加速
硬件加速引擎,支持高效的2D处理
ARGB,CLUT和AYCbCr的数据格式
复制,填充,图案填充,调整大小,剪切,alpha混合,colorkey和剪贴蒙版
ROP
防闪烁,伽玛校正和对比度/亮度调节
可编程扫描模式
链表操作

7、音频接口
S / PDIF输出支持
I2S输出支持
2通道嵌入式音频DAC用于立体声输出
支持MIC的I2S输入

8、视频接口
1个RGB接口
支持656输入
外设:
USB2.0*2,UART*2,I2C*3



B200 CPU主板方案开发可替代全志F1c200/F1c600/F1c800

应用场景
       广告机,视频机,广场舞MP5扩音器,儿童视频故事机,WIFI广告机,投屏器,游戏机,时钟机,视频贺卡,HMI,串口屏,显示控制器主板。智能控制器,智能面板,网络共享广告机。

海奇代理商,提供B200芯片,B200主板方案开发,投影仪PCBA、同屏投屏PCBA,欢迎咨询,还有更多电子产品解决方案分享《B201芯片视频解码方案开发》《A110单芯片用于高清多媒体应用》。

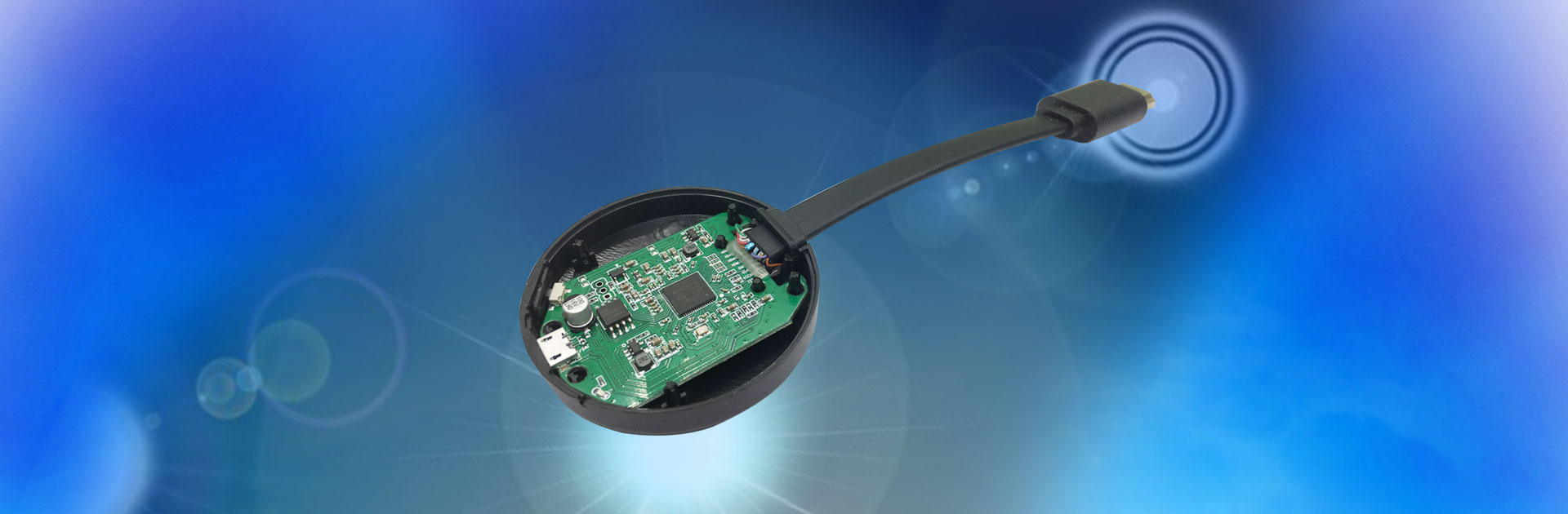

无线投屏同屏解决方案 》》》点击
