海奇b200标准原理图讲解

来源：赫名视显作者：小赫发布时间：2024-05-08 15:01:27

海奇B200标准原理图

需要海奇B200标准原理图的可联系我们获取，因为我们是海奇代理商，提供芯片，技术支持和投影仪方案。

另外，海奇B200可替全志F1C200S/F1C800。

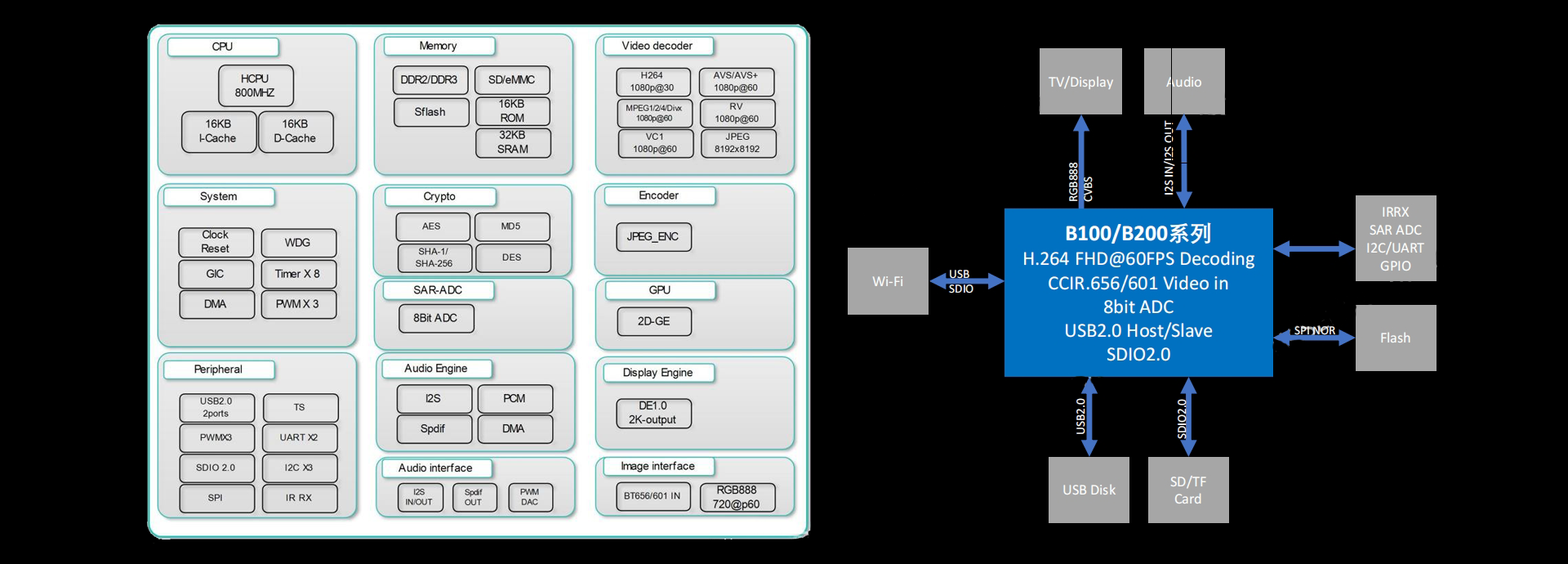

B200是用于高清多媒体应用的经济高效的单芯片解决方案。它嵌入了一个32位RISC CPU、一个加密引擎、一个多格式全高清视频解码器、一个2D图形加速器、一个高质量显示引擎、一个灵活的音频DMA引擎、音频DAC和I2S/PCM接口。它还支持数字视频输入、RGB视频输出和一个8bitSARADC等。B200支持外部DDR2/DDR3，并带有丰富的通用外设，如USBOTG、SD/MMC、SPI、UART、I2C、IR等等。B200在强大的性能、低功耗和灵活的可扩展性方面优于竞争对手。

B200特征：
1、主要规格
-32位RISC CPU
-16 位 DDR2 或 DDR3
-具有高清解决方案的多格式视频解码器，最大 1920x1080p@60
-具有视频旋转功能的高级显示引擎
-音频DAC和I2S/PCM接口
-8bit 数据视频输入
-2口USB EHCI Host/Device，1个可支持OTG
-SD/MMC
-8bit-SARADC

2、高性能 CPU
-32位单核RISC CPU
-最高频率800Mhz，应用流畅
-独立16KB I-cache，16KB D-cache

3、Video Decoder
H.264 BP/MP/HP@level 5.0, 1080p@60 fps
H264 MVC, 1080p@60 fps
MPEG1, 1080p@60 fps
MPEG2 SP@ML, MP@HL, and 1080p@60 fps
MPEG4 SP@level 0−3, ASP@level 0−5, GMC, 1080p@60 fps
MPEG4 short header format (H.263 baseline), 1080p@60 fps
DivX 3/4/5/6, 1080p@60 fps
AVS baseline@level 6.0, AVS+(AVS-P16), and 1080p@60 fps
VC-1 SP@ML, MP@HL, and AP@level 0−3, 1080p@60 fps

4、内存子系统
本节由内部存储器和外部存储器组成
-启动 ROM
-SDRAM
-SPI Nor/NAND Flash接口
-SD/MMC接口
4.1 启动 ROM
-嵌入式引导ROM
-片上 ROM 引导加载程序
-支持系统从 SPI Nor/Nand Flash 启动
-支持UART/USB系统代码升级
4.2 内存
-外部 16bit DDR2/DDR3 SDRAM 操作
-兼容JEDEC标准DDR3/DDR2 SDRAM
-DDR2 数据速率高达 1066Mbps，DDR3 数据速率高达 1333Mbps
-最大 256MB 容量
-完成各厂商的 PHY 初始化、训练和控制
4.3 SPI Nor/Nand Flash 接口
-支持1-bit、2bit、SPI flash
-最高频率 50MHZ
-最大容量 32MB
-支持DMA和FIFO模式
-支持SPI MODE0、MODE3。
-支持读取BYTE或DWORD格式的FLASH数据时进行CRC计算
